ATOS Core – 入门型

ATOS Core – 光学三维扫描仪

GOM ATOS Core Model Plate

ATOS Core专用于对500毫米以下尺寸的小型部件进行三维测量。从简单的三维扫描到全自动测量和检测流程，它的测量头为各种任务的实施提供最根本的支持。ATOS Core尤其适于中小型物体的三维测量，比如陶瓷型芯、铸件或塑件等。为了使用最佳工作流程测量长达几米的大型物体，ATOS Core可以快捷方便地与GOM的光学三维坐标测量设备TRITOP的数字摄影测量结合使用。

基本版

包含GOM Scan应用软件在内的ATOS Core Essential Line（基本版）专为简单的扫描任务而设计。其重点在于为逆向工程和快速成型等应用生成高质量的三维扫描数据。

GOM Scan应用软件是一款易于使用的测量软件，操作直观，除了控制ATOS Core测量头，还可将记录的三维表面数据处理为高质量的三维网格，并将其转变为STL格式。根据任务需求，基本版可随时升级为Professional Line（专业版）或Kinematics Line（自动化版）。

专业版

ATOS Core Professional Line（专业版）擅长进行全面的形状和尺寸分析。根据其参数化检测的特点，可完全追溯并相互关联软件中的所有操作和分析步骤。另外还包括选择性投影和反投影以及追踪、探针或适配器应用的动态参照。

ATOS ScanPort

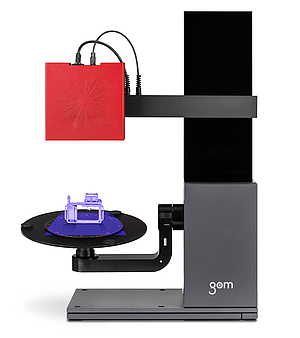

ATOS ScanPort是GOM开发的一款桌面式光学扫描仪，专用于小型零部件的测量和检测。这一系统在全自动转动轴、倾斜轴和线性轴的帮助下，可轻松完成重复性测量任务。使用软件里的即时回放功能（Motion Replay），通过记录相关操作而达到编程的目的。当需要测量类似的零部件，则简单到只需调用这些记录的测量程序即可。

自动化版

ATOS Core Kinematics Line（自动化版）适用于小型部件的自动化测量和检测。机器人制导的测量头集成在即用型 ATOS ScanBox 测量间中，从而实现生产过程中的高效质量控制。光学三维测量设备ATOS ScanBox用于进行全自动三维数字化扫描和检测。它采用经优化的工业部件，具有极高的移动灵活性和安全性。

ATOS Core技术

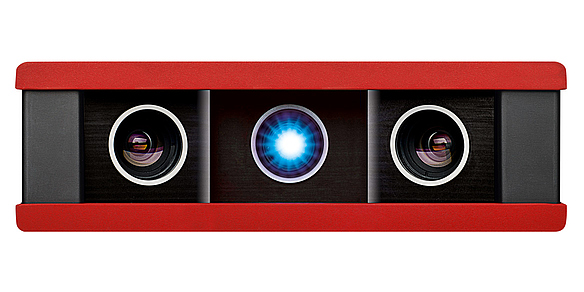

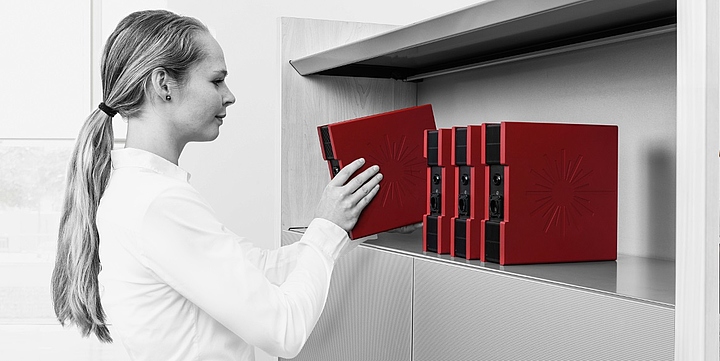

ATOS Core技术首次将光学元件和电子部件集成在非常小的安装空间中。其紧凑结构使测量头具有高稳定性，并可在有限空间内进行测量。根据分辨率要求以及测量体积，通过一个快速锁合机制，即可方便迅速地更换测量头，并且不需要重新标定。

Triple Scan：三重扫描原理

系统将精确的条纹图案投射在物体表面，两台摄像机按照立体摄像原理进行记录。通过一开始的标定流程，已事先校准两台摄像机和投影头的光束路径，所以可由三个不同的射线交点计算三维表面点：左侧摄像机视向/右侧摄像机视向、左侧摄像机视向/投影头光束、右侧摄像机视向/投影头光束。特别是对于反光的表面和凹凸的物体，使用这一原理的优势明显。

蓝光技术

ATOS Core的投影装置以蓝光技术为基础。由于测量头使用的是细条蓝光，在图像采集过程中，可有效过滤周围环境光干扰。而这种能量十足的光源，又有助于缩短测量时间。

GOM ATOS Core Valve Housing

GOM接触式探针

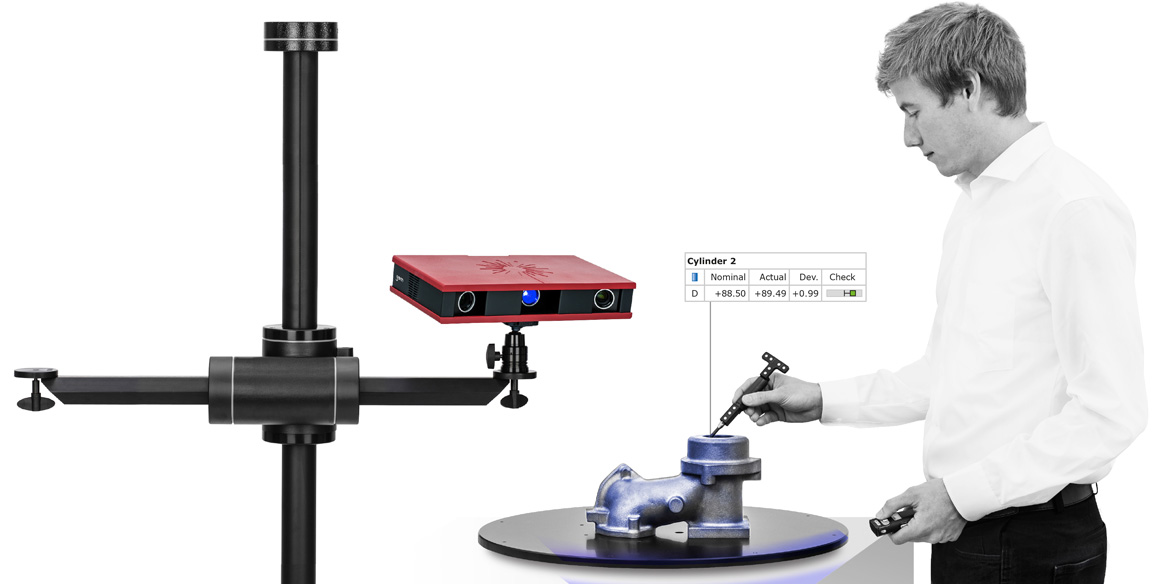

GOM接触式探针能够选择性地测量光学测量不易接近的区域，实现规则几何形状测量，并将它们与CAD数据进行直接比较。

GOM适配器

GOM适配器为实时测量提供扩展功能，如组件定位或测量常规几何元素和边缘。

自行监控系统

ATOS Core属于能自行监控的测量系统。测量头在工作过程中能识别环境条件的变化，并可进行相应补偿。

GOM 自行监控系统

参数化检测

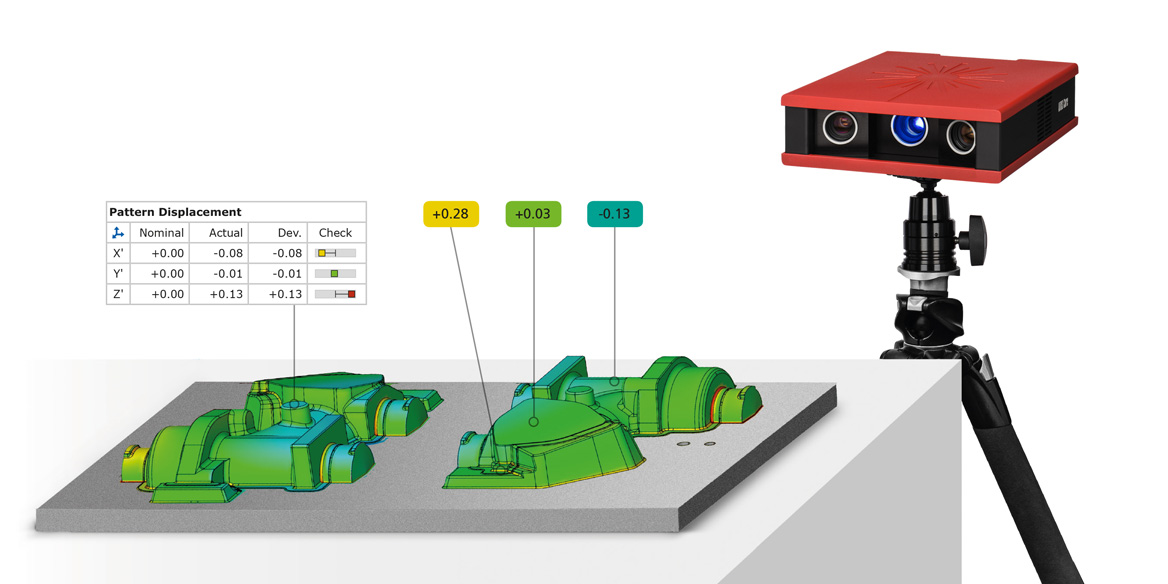

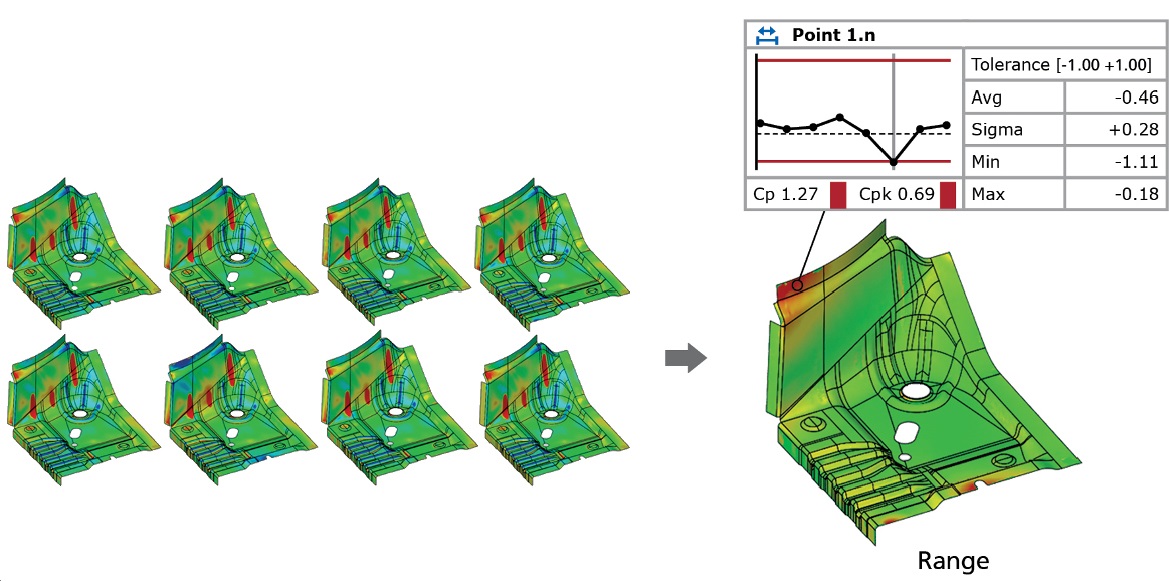

ATOS Professional 分析软件为零部件的全面分析提供了所有必需的工具。利用参数化检测，可对所有操作和评估步骤进行完全跟踪、溯源，掌握它们之间的关联性，由此便于随时修改和调整。

应用提示

建议了解更多有关 ATOS 三维扫描仪的实际应用，查看所有 ATOS 应用提示。

技术参数


系统配置	ATOS Core 45	ATOS Core 80	ATOS Core 135	ATOS Core 200
测量范围	45 x 30 mm	80 x 60 mm	135 x 100 mm	200 x 150 mm
工作距离	170 mm	170 mm	170 mm	250 mm
点间距	0.02 mm (0.03 mm)*	0.03 mm (0.05mm)*	0.05 mm (0.09 mm)*	0.08 mm (0.13 mm)*
测量头尺寸	206 x 205 x 64 mm	206 x 205 x 64 mm	206 x 205 x 64 mm	206 x 205 x 64 mm
重量	2.1kg
电源	90 – 230 V AC
操作温度	+ 5°C ~ + 40°C, 非冷凝
* GOM Scan（Sensor Driver 2M）


系统配置	ATOS Core 185	ATOS Core 300	ATOS Core 500
测量范围	185 x 140 mm	300 x 230 mm	500 x 380 mm
工作距离	440 mm	440 mm	440 mm
点间距	0.07 mm (0.12 mm)*	0.12 mm (0.18 mm)*	0.19 mm (0.31 mm)*
测量头尺寸	361 x 205 x 64 mm	361 x 205 x 64 mm	361 x 205 x 64 mm
重量	2.9 kg
电源	90 – 230 V AC
操作温度	+ 5°C ~ + 40°C, 非冷凝
* GOM Scan（Sensor Driver 2M）
